塑料模具制品熔合纹现象的原因分析及对应改善措施塑料模具制品熔合纹的概述： 1、熔合纹又称熔接痕、熔接不良、熔合缝、缝合线等； 2、是指各塑料流体前端相遇时在制品表面形成的一条线状痕迹，不仅有碍制品的美观，而且影响制品的力学性能； 3、熔合纹的主要产生原因是由若干熔体在型腔中汇合在一起时，在其交汇处彼此不能熔合为一体而形成线状痕迹；
塑料模具制品产生的熔合纹分类如下：

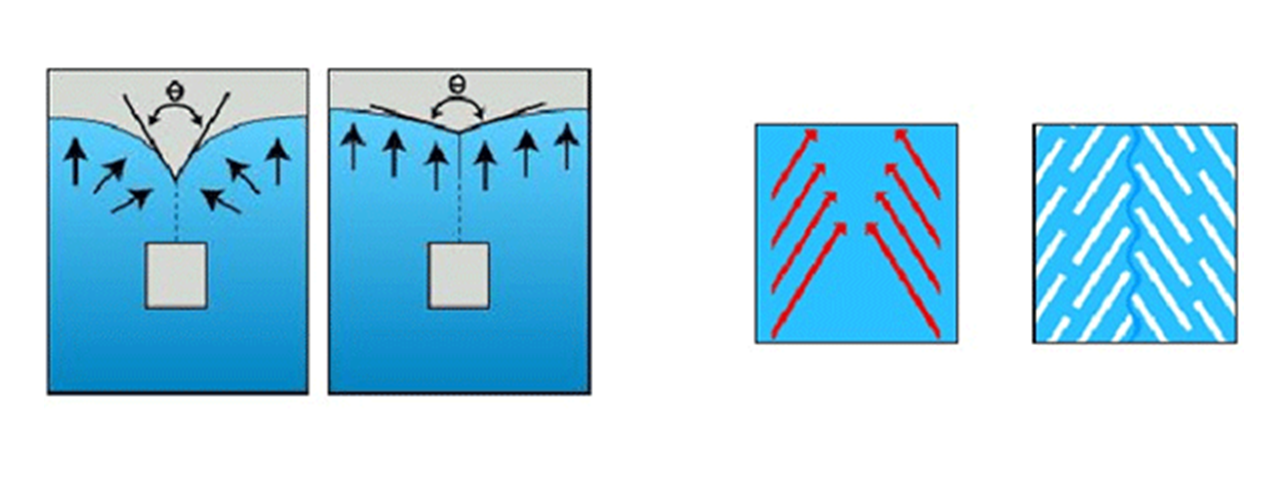

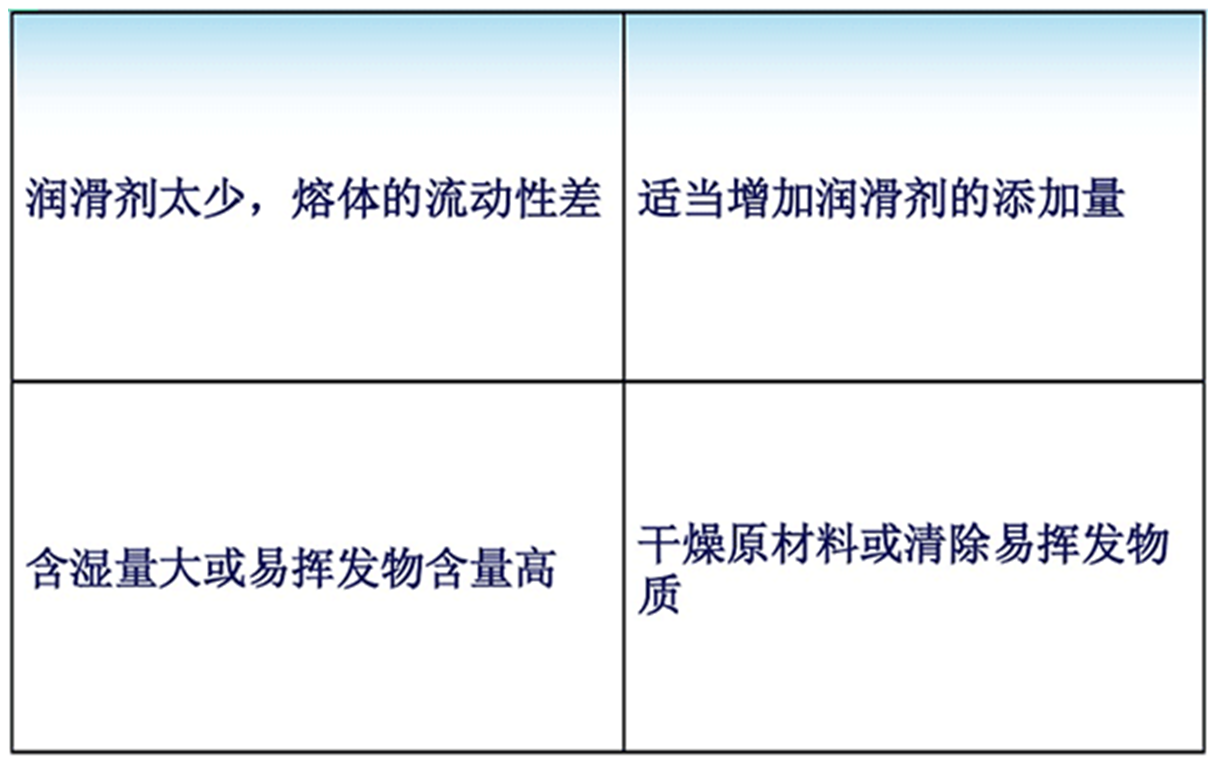

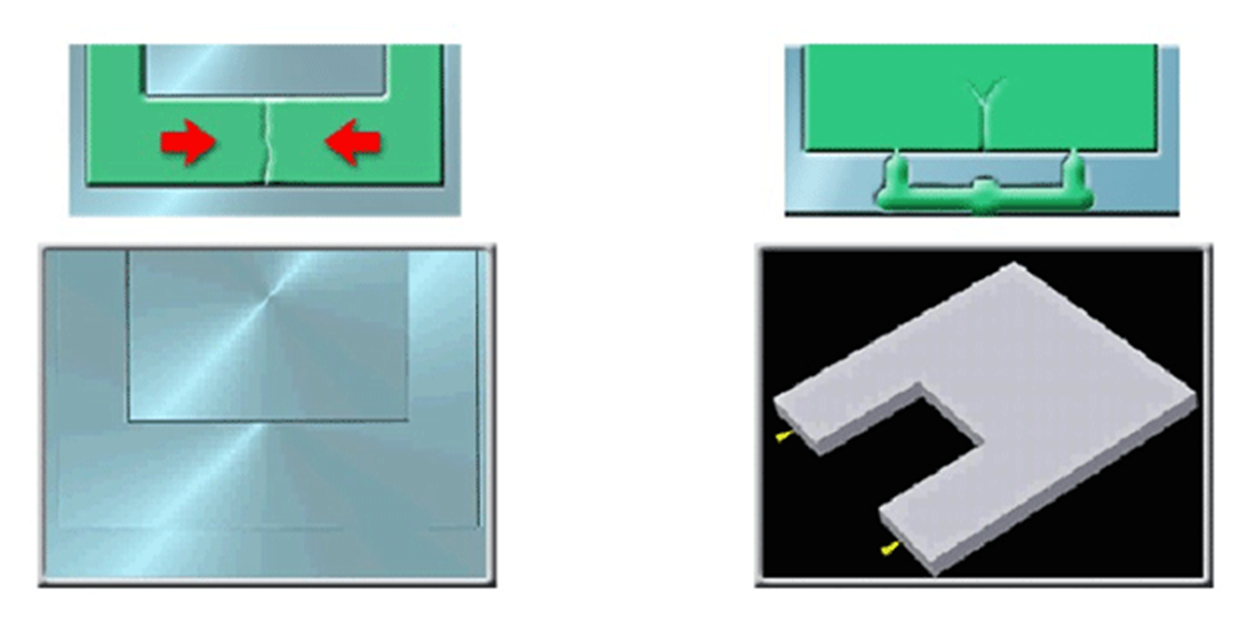

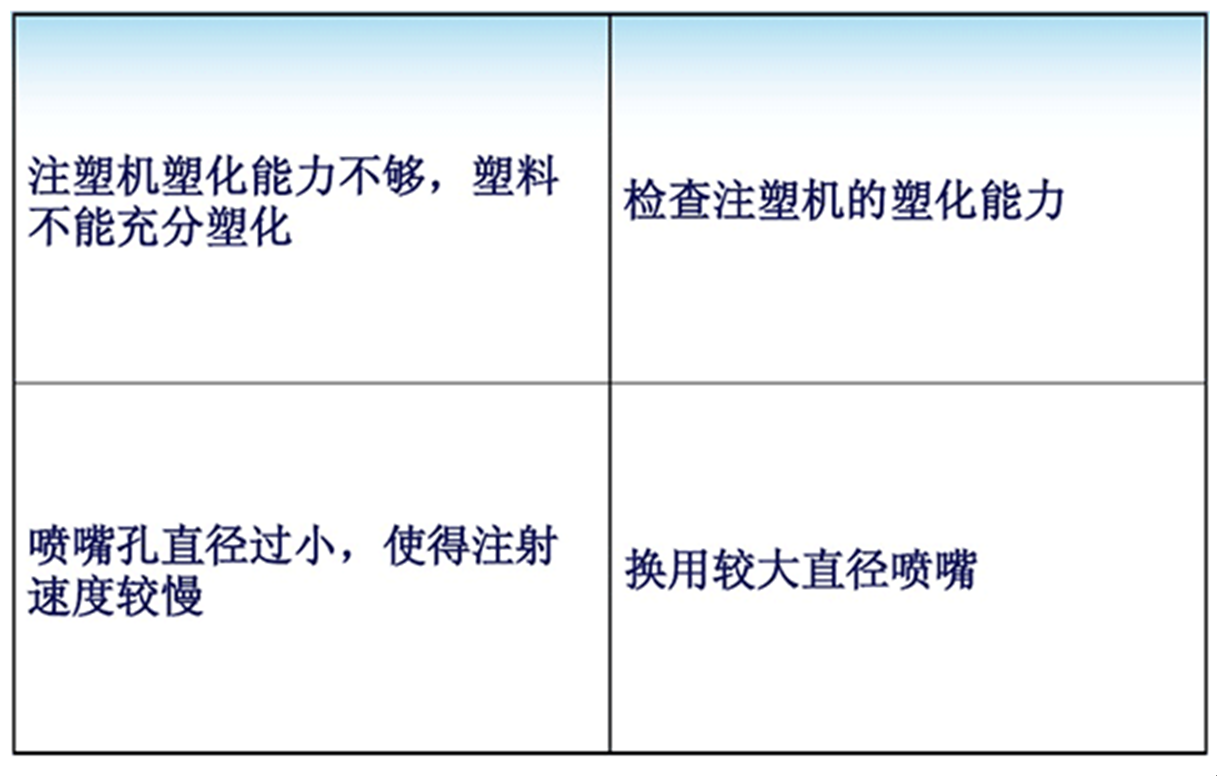

1、分为两种类型，熔接线（Meld Line)和熔接痕（Weld Line)； 2、差别在于两熔体前沿的夹角0的大小，如果θ>135°，则形成溶接线，否则形成熔接痕；  塑料模具制品熔合纹的形成机理： 1、熔接线位置上的分子取向变化强烈，该位置的力学结构强度明显减弱； 2、溶接痕以一定角度混合，相比熔接线分子取向更加一致，形成位置的结构强度比熔接线大，视觉上也不明显；  注塑模具造成的塑料模具制品熔合纹原因解析及改善措施：  注塑工艺造成的塑料模具制品熔合纹原因及改善措施：  注塑设备造成的塑料模具制品熔合纹的相关改善措施：  原料引起的塑料模具制品熔合纹相关改善措施：  |
